Фирменное наименование: Байвэй Электрический
Модель: непрерывно транспонированная проводка
Тип: изолированный
Применение: PowerTransformer, линия передачи
Материал проводника: медь или алюминий
Тип проводника:Твердый
Материал изоляции: Эмалированный
Название продукта: постоянно транспонированный проводник
Тип эмалированного провода: круглый или плоский эмалированный провод
Изоляционная эмаль: PEW, PIW, EIW, AIW, EI/AIW
Покрытый материал: бумага или хлопковая проволока
Температурный класс: 120
Стандарт: IEC, NEMA, ГБ, JIS
Использование: большой трансформатор или линии передачи и распределения
Особенность: высокая прочность, высокая температура,
Транспонированная проволока в основном используется в обмотке крупных масляных силовых трансформаторов, реакторов и сухих трансформаторов большой мощности.
Непрерывно транспонированные проводники (CTC) являются важным материалом для обмотки трансформатора. Преимуществом этого материала является хорошее использование пространства, низкие потери на вихревые токи, высокая механическая прочность и меньшее время намотки катушки.

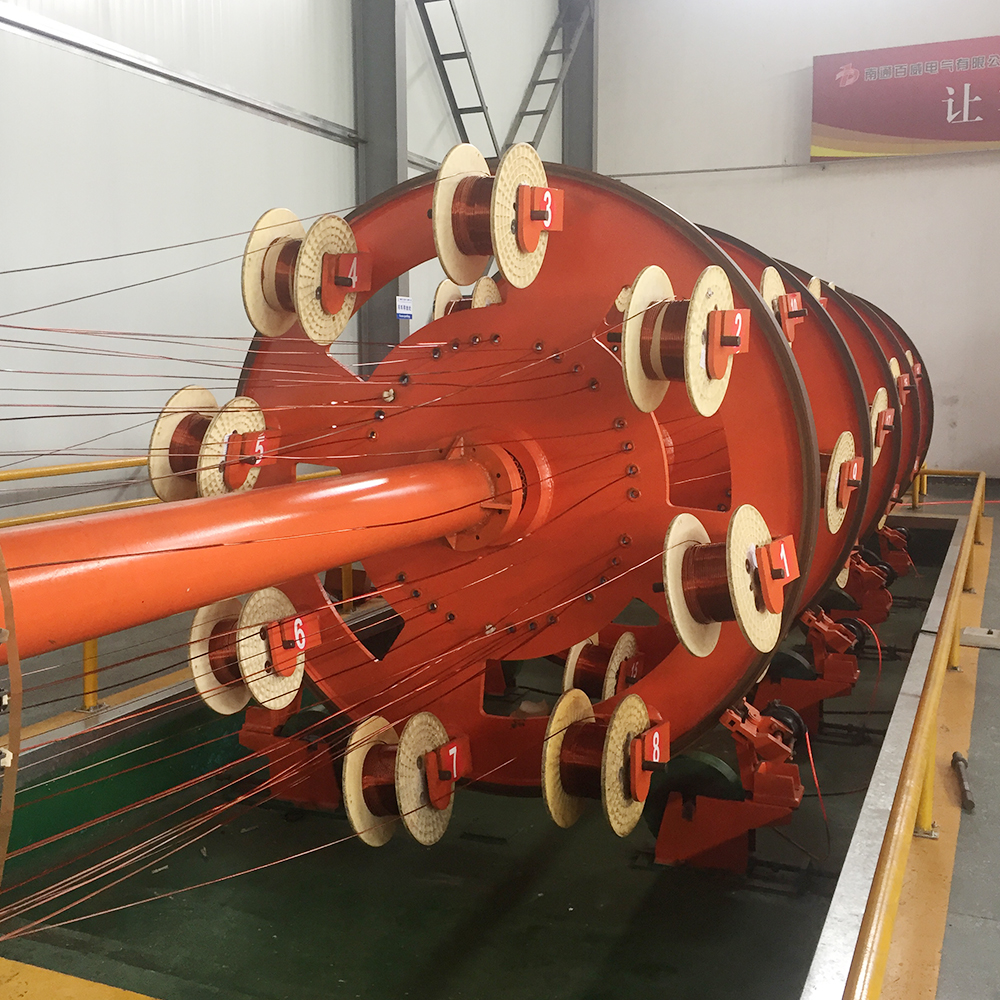

Объем производства
Полоски CTC: 5-80 (четные или нечетные).
Максимальный общий размер: высота: 120 мм, ширина 26 мм (допуск ± 0,05 мм)
Размер эмалированной проволоки:
Один проводник: Толщина: 0,90-3,15 мм (допуск ± 0,01 мм),
Ширина b: 2,50-13,00 мм (допуск ± 0,01 мм)
Рекомендуемое соотношение ширины/толщины одного проводника: 2,0
Рекомендуемая толщина эмалевой изоляции: 0,08-0,12 мм; толщина связующей эпоксидной смолы: 0,03-0,05 мм.
Объем продукта
CTC с поливинилацеталевой эмалью и бумажной изоляцией
Поливинил-адгезионный ацетально-эмалевой СТС с бумажной изоляцией
Поливинил-адгезионный ацеталь-полутвердый ацеталь-эмалированный СТС с бумажной изоляцией
Поливинилацеталь эмалированный CTC со специальной связкой
Композитный CTC со ступенькой
Композитный CTC с экранной проволокой внутри
CTC с полиэфиримидной эмалью
CTC, эмалированный поливинилспиртом, с изоляцией из ПЭТ-пленки
| количество полос: | 7-49 |
| одно измерение: | толщина проводника a: 1,00-3,15 мм ширина проводника b: 3,00-12,50 мм |
| Предлагаемое соотношение ширины и толщины: | 2,5 < б/а <7,5 |
| Пожалуйста, свяжитесь с нами, если ваш размер выходит за пределы указанного диапазона. Слои изоляции: | 24 |
| слоев за один раз.Максимальная толщина CTC: | 80 мм (без изоляции) |
| Максимальная ширина: | 26 мм (без изоляции) |
| Max.Height пучков CTC: | 80 мм (без бумажной изоляции) |
| Максимум.Ширина пучков СТС: | 26 мм (без бумажной изоляции) |
